1用途
KHL-IIA混凝土拉拔检测仪主要用于检测锚喷巷道工程的现场混凝土结构层的抗压强度。
3.2检测仪结构
KHL-IIA混凝土拉拔检测仪由手压油泵、压力表、高压胶管、张拉加载器等组成，如图2所示。
3.2.1手压油泵
通过手压油泵将手动的机械能转换为液压能，经过高压胶管传递给张拉加载器。
3.2.2压力表
用于测出油路中的油压大小，手压油泵逐渐加压时，注意跟踪读记压力表的指示值，读取到当混凝土破坏时压力表指示针的峰值位置，即读出混凝土破坏时的较大压力值，便于后续计算。
3.2.3张拉加载器
张拉加载器通过联接拉杆与砼层拉拔栓相连，对混凝土进行施力拉拔与检测。
3拉拔仪的工作原理
如图2所示，压下手压泵的手柄，推动小活塞将手压泵体内的油压向节流器。油分成二路，一路进入压力表，另一路进入加载器油缸，推动活塞，活塞杆向右移动，拉动联接拉杆终使砼层拉拔栓对被检测的混凝土施加拉拔力。继续压动手柄，油压表压力值不断增加，施加于混凝土的拔出力逐渐增大。在这一过程中，一旦油压表指针在偏转过程中停滞不动，短暂停顿后指针又迅速下落回零，则表明检测处的混凝土已被破坏。这时读出油压表值，即可测算出该点的拉拔力极限值，再经过换算，就可得出该处混凝土的抗压强度值。
3.4拉拔仪压力表指示值和拔出力之间的关系
为：
F=P＆#8226;S
式中 F——拔出力，N；
P——压力表指示值，MPa；
S——加载器油缸活塞的有效工作面积，mm2，S=4000mm2；
3.5拉拔仪的主要技术指标：
活塞直径 54mm
活塞行程 8mm
较大压力 40MPa
额定压力 35MPa
油泵活塞往返一次排量 196.25mm3
1、概述
拉拔检测法概念
拉拔检测是用微破损法检测施工现场混凝土强度的一种方法。
前苏联从1953年就已开始使用拉拔出试验法，但直到70年代初，这种试验才被公认为是一种实用的检测现场混凝土强度的方法。此后，许多国家进行了研究，并发展了各种各样取得专利的试验体系。1978年，ASTM（美国试验和材料学会）发表了用于检测混凝土拔出强度的试验方法暂行标准C—900—78T，此标准稍后进行了修改并在1982年作为正式标准出版。此外，前苏联（1975年）、丹麦等国家也相继建立了本国的混凝土拉拔试验标准。并有各种各样的拉拔仪器问世。
近几年，铁道部科学研究院、冶金部建筑研究总院等单位，在研究国外砼强度拉拔技术的基础上，也试制了相应的拉拔仪器；铁道部还于1991年颁布了关于混凝土拉拔试验的行业标准。
总之，国内外对混凝土拔出试验的研究已比较成熟，但对煤矿井下喷射混凝土的拔出试验，国内外还缺少相应的研究和应用。
拉拔检测法可分为预埋和后装两种方法，现分述如下：
1.1预埋法
预埋法就是在施工现场的混凝土成型时，预先将预埋件（拉把锚头）置于模板内侧，然后将混凝土浇注或喷射成型，这样预埋件就被预先置于混凝土中。到试验龄期后，用机具将此预埋件拔出，并用仪表测量拔出力的大小，根据混凝土被破坏时极限拔出力的大小，推算混凝土的强度。
1.2后装法
后装法是在施工现场混凝土成型硬化后，通过在结构混凝土上钻孔、切槽、扩槽等工序，将锚固件置于混凝土中，再进行拔出试验。根据极限拔出力的大小来推算混凝土的抗压强度。
1.3对比性
预埋法的优点是不需要钻孔、切槽等工序，操作比较简单；缺点是需事先安装预埋件，试验的随机性不好。后装法的优点试验的随机性好，可在现场混凝土的任何位置进行检测；其缺点是需要进行钻孔、切槽等工序，操作上较复杂。
1.4拉拔试验法的试件破坏形态

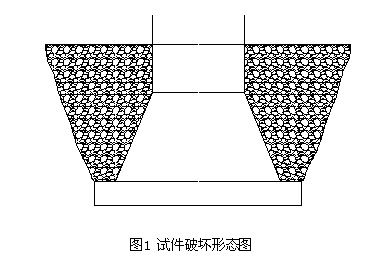

大量的试验结果表明，拉拔测试法的试件破坏面为规则的锥台形面，如图1所示。考虑到井下喷射混凝土的实际情况，预埋法在井下难以实施，故采用后装法检测井下喷射混凝土的强度是可行的。
|
